钢丝缠绕胶管

钢丝缠绕胶管
钢丝缠绕胶管
所属类别  钢丝缠绕胶管
产品规格  6mm-200mm
应用范围  矿用、液压支架、工程机械、液压系统、石油管道、
长度尺寸  0-100
工作压力  0-100mpa
订购热线  151-7582-5088

友情提示咨询、采购本产品时应提供产品的口径大小,压力大小,产品长度,输送介质(油、水或者其他),数量等。如果需要总成(胶管+接头)提供接头的尺寸大小。以便  于给您更加准确的报价。 如果有疑问可以咨询我们的在线客服。本公司采用的汇款方式:对公账户汇款,阿里巴巴付款,淘客付款,微信支付,个人账户汇款,物流代收等。如需开票请及时提供开票信息.





产品介绍

一、产品结构:

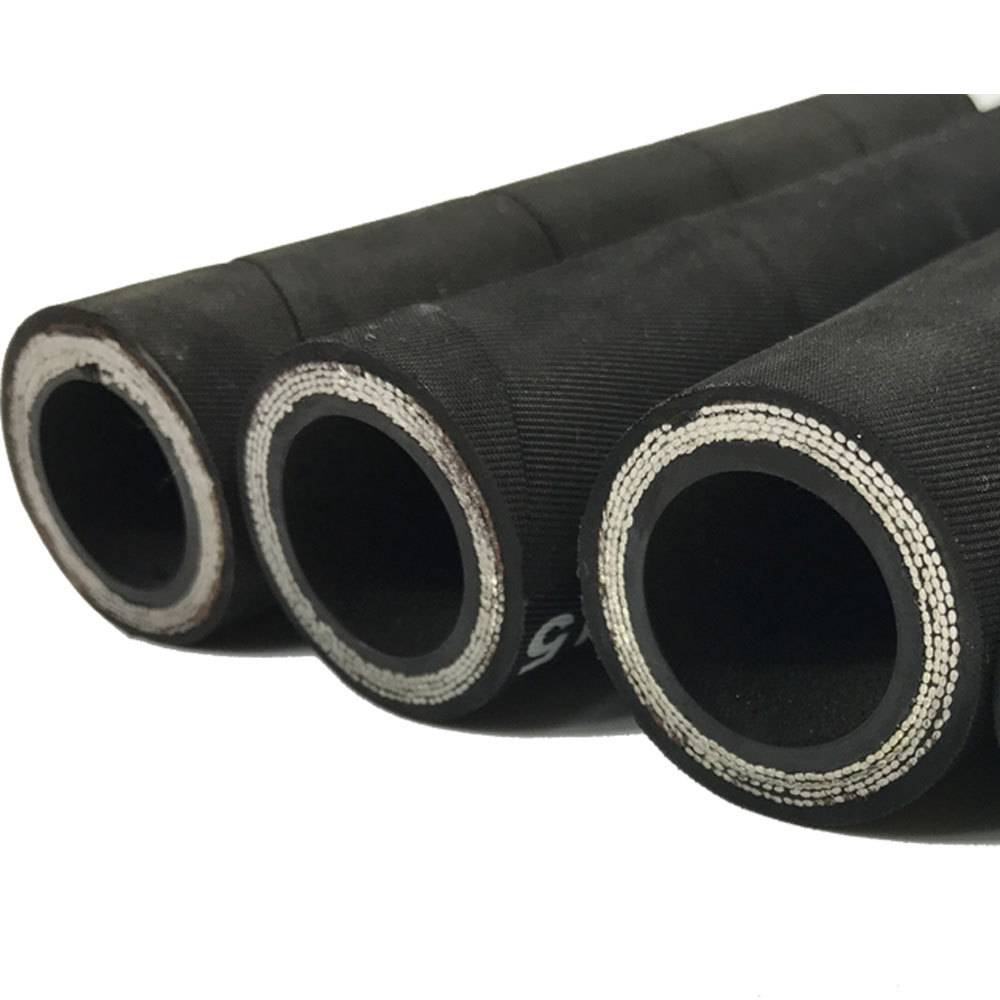

钢丝缠绕胶管结构是由耐液体的合成橡胶内胶层、中胶层、四层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。
二、产品用途:
钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采,适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基(如矿物油、可溶性油、液压油、燃油、润滑油)液体、水基液体(如乳化液、油水乳浊液、水)、气体等和液体传动用。
注:本企业钢丝编织胶管参照GB/T3683-2011标准设计制作,并可根据要求制作ISO/DIS1436-1985,DIN20022及SAE100RIAT,SAE100R2AT标准胶管,本标准不适合蓖麻油基和脂基液体.
三、工作温度:油类-40℃—+100℃,空气-30℃—+50 ℃,水乳液+80℃以下,超出请选用本厂专用产品。
四、产品特点:
1.胶管选用特种合成橡胶配合制成,具有优良的耐油、耐热、耐老化性能。
2.胶管承压力高,脉冲性能优越。
3.管体结合紧密,使用柔软,在压力下变形小。
4.胶管具有优良的耐曲绕性和耐疲劳性。
5.钢丝编织胶管长度大,一般定尺为20米,可生产连达数十米甚至百米以上。

单层钢丝编织胶管技术参数:
GB/T3683-2011



软管规格

内径

mm

钢丝层直径

mm

外径

mm

工作压力

试验压力

爆破压力

小弯曲半径

mm
参考重量
MPa
Psi
MPa
Psi
MPa
Psi
1-5-21
5±0.5
9.5±0.6
12.7±0.8
21
3043
31.5
4564
63
9129
90
0.25
1-6-20
6±.0.5
11.3±0.6
15.3
+1.0
-0.8
21
3043
31.5
4564
63
9129
100
0.34
1-8-18
8±0.5
13.3±0.6
17.3
+1.0
-0.8
118
2536
27
3804
54
7607
115
0.41
1-10-16
10±0.5
15.3±0.6
19
+1.0
-0.8
16
2318
24
3478
48
6955
130
0.47
1-13-14
13±0.5
18.8±0.6
22.8
+1.2
-0.8
14
2028
21
3043
42
6086
180
0.67
1-16-12
16±0.5
21.8±0.8
25.8
+1.2
-1.0
12
1739
18
2608
36
5216
205
0.70
1-19-10
19±0.5
24.8±0.8
28.8
+1.2
-1.0
10
1449
15
2174
30
4347
240
0.84
1-22-9
22±0.5
28.7±0.8
31.8
+1.2
-1.0
9
1304
13.5
1956
27
3912
280
0.95
1-25-8
25±0.5
31.3±0.8
35.3
+1.2
-1.0
8
1159
12
1739
24
3478
300
1.09
1-32-6
32±0.7
38.7±0.8

42.7

+1.5
-1.2
6
869
9
1304
18
2608
420
1.24
1-38-5
38±0.7
44.7±0.8
48.7
+1.5
-1.2
5
725
7.5
1087
15
2174
500
1.45
1-51-4
51±0.7
58.1±0.8
62.1
+1.5
-1.2
4
579
6
8694
12
1739
630
1.90
1-64-2.5
64±1.0
71.2±1.0
75.2+1.5
2.5
362
3.75
543
7.5
1087
770
2.40
1-76-1.5
76±1.0
83.8±1.0
87.8+1.5
1.5
217
2.25
326
4.5
652
930
2.95
1-89-1
89±1.0
96.8±1.0
100.8+1.5
1
144.9
1.5
217
3
435
1100
3.24
1-102-1
102±1.0
111±1.0
115+1.5
1
144.9
1.5
217
3
435
1250
3.85
1-127-1
127±1.0
136±1.0
141±1.5
1
144.9
1.5
217
3
435
1500
4.80
1-152-1
152±1.0
162±1.0
167±1.5
1
144.9
1.5
217
3
435
1800
5.80
1-203-1
203±1.0
214±1.5
220±2.0
1
144.9
1.5
217
3
435
2300
8.80

双层钢丝编织胶管技术参数
GB/T368-2011

软管规格

内径

mm

钢丝层直径

mm

外径

mm

工作压力

试验压力

爆破压力

小弯曲半径

mm
参考重量
MPa
Psi
MPa
Psi
MPa
Psi
2-5-60
5±0.5
11.2±0.6
15±0.8
60
8694
90
13041
150
21735
90
0.40
2-6-60
6±0.5
13±0.6
17
+1.0
-0.8
60
8694
90
13041
150
21735
100
0.45
2-8-50
8±0.5
15±0.6
19
+1.0
-0.8
50
7245
75
10868
125
18113
115
0.62
2-10-40
10±0.5
17±0.6
21
+1.0
-0.8
40
5796
60
8694
100
14490
130
0.71

2-10-53

(增强型)

10±0.5
17±0.6
21
+1.0
-0.8
53
7680
79.5
11520
132
19127
130
0.71
2-13-30
13±0.5
20.5±0.8
24.5
+1.2
-1.0
30
4347
45
6520
90
13041
180
0.93

2-13-36

(增强型)

13±0.5
20.5±0.8
24.5
+1.2
-1.0
36
5200
54
7800
108
15650
180
0.93
2-16-21
16±0.5
23.5±0.8
27.5
+1.2
-1.0
21
3043
31.5
4564
63
9129
205
1.00

2-16-34

(增强型)

16±0.5
23.5±0.8
27.5
+1.2
-1.0
34
4926
51
7390
96
13960
205
1.00
2-19-18
19±0.5
26.5±0.8
30.5
+1.2
-1.0
18
2608
27
3912
54
7825
240
1.23

2-19-34

(增强型)

19±0.5
26.5±0.8
30.5
+1.2
-1.0
34
4926
51
7390
85
12317
240
1.23
2-22-16
22±0.5
29.5±0.8
33.5
+1.2
-1.0
16
2318
24
3478
48
6955
280
1.38
2-25-15
25±0.5
33.1±0.8
37.1
+1.2
-1.0
15
2174
22.5
3260
45
6520
300
1.54

2-25-21

(增强型)

25±0.5
33.1±0.8
37.1
+1.2
-1.0
21
3043
31.5
4564
54
7825
300
1.54
2-32-11
32±0.7
40.4±0.8
44.4
+1.5
-1.2
11
1594
16.5
2391
33
4782
420
1.75
2-38-10
38±0.7
46.4±0.8
50.4
+1.5
-1.2
10
1449
15
2174
30
4347
500
2.05
2-51-8
51±0.7
59.8±0.8
63.8
+1.5
-1.2
8
1159
12
1789
24
3478
630
2.65
2-64-5
64±1.0
73±0.8
77±1.5
5
725
7.5
1087
15
2174
790
3.35
2-76-4
76±1.0
85.6±0.8
89.6±1.5
4
580
6
895
12
1789
920
4.05
2-89-3
89±1.0
98.6±1.0
102.6±1.5
3
435
4.5
652
9
1304
1060
4.38
2-102-3
102±1.0
113±1.0
117±1.5
3
435
4.5
652
9
1304
1200
5.05
2-127-3
127±1.0
138±1.0
143±1.5
3
435
4.5
652
9
13.4
1200
6.72
2-152-2.5
152±1.0
164±1.0
169±1.5
2.5
362
3.75
544
7.5
1087
1800
8.20
2-203-2.0
203±1.0
261±1.5
222±2.0
2
290
3
448
6
869
2300
11.75
三层钢丝编织胶管技术参数
GB/T3683-2011
软管规格

内径

mm

钢丝层直径

mm

外径

mm

工作压力

试验压力

爆破压力

小弯曲半径

mm
参考重量
MPa
Psi
MPa
Psi
MPa
Psi
3-5-72
5±0.5
13.2±0.6
17±0.8
72
10433
108
15649
180
26082
120
0.50
3-6-68
6±0.5
14.7±0.6
18.7±1.0
68
9853
102
14780
170
24633
140
0.56
3-8-54
8±0.5
16.7±0.6
20.7±1.0
54
7825
81
11737
120
17388
160
0.83
3-10-44
10±0.5
18.7±0.6
22.7±1.0
44
6376
66
9563
110
15939
180
0.95
3-13-36
13±0.5
22.2±0.8
26.2±1.2
36
5200
54
7800
108
15650
240
1.22
3-16-32
16±0.5
25.2±0.8
29.2±1.2
32
4625
48
7000
96
13900
300
1.30
3-19-28
19±0.5
28.2±0.8
32.2±1.2
28
4050
42
6010
84
12150
330
1.62
3-22-26
22±0.5
31.2±0.8
35.2±1.2
26
3750
39
5650
78
9418
380
1.81
3-25-24
25±0.5
34.9±0.8
38.9±1.2
24
3500
36
5200
72
8694
400
1.99
3-32-13
32±0.7
42.1±0.8
46.1±1.5
13
1884
19.5
2826
39
5651
450
2.29
3-38-12
38±0.7
48.1±0.8
52.1±1.5
12
1789
18
2608
36
5216
500
2.68
3-51-10
51±0.7
61.5±0.8
65.5±1.5
10
1449
15
2174
30
4347
630
3.40
3-64-6
64±1.0
74.8±1.0
78.8±1.5
6
895
9
1304
18
2608
790
4.30
3-76-5
76±1.0
87.4±1.0
91.4±1.5
5
725
7.5
1087
15
2174
960
5.20
3-89-4
89±1.0
100.4±1.0
104.4±1.5
4
580
6
895
12
1789
1100
5.55
3-102-3.5
102±1.0
115.0±1.0
119±1.5
3.5
507
5.25
761
10.5
1521
1280
6.47
3-127-3.5
127±1.0
140±1.0
145±1.5
3.5
507
5.2
761
10.5
1521
1560
8.20
3-152-3.0
152±1.0
166±1.0
171±1.5
3
435
4.5
652
9
1304
1800
9.88
3-203-2.5
203±1.0
218±1.5
224±2.0
2.5
362
3.75
544
7.5
1087
2300
14.2



同时我厂可根据要求生产各种标准钢丝编织胶管。
