一、产品结构:
钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。
二、产品用途：
钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体（如乳化液、油水乳浊液、水）、气体等和液体传动用。
注：本企业钢丝编织胶管参照GB/T3683-2011标准设计制作，并可根据要求制作ISO/DIS1436-1985，DIN20022及SAE100RIAT，SAE100R2AT标准胶管，本标准不适合蓖麻油基和脂基液体.
三、工作温度：油类-40℃—+100℃，空气-30℃—+50 ℃，水乳液+80℃以下，超出请选用本厂专用产品。
四、产品特点：
1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。
2.胶管承压力高，脉冲性能优越。
3.管体结合紧密，使用柔软，在压力下变形小。
4.胶管具有优良的耐曲绕性和耐疲劳性。
5.钢丝编织胶管长度大，一般定尺为20米，可生产连达数十米甚至百米以上。
单层钢丝编织胶管技术参数:
GB/T3683-2011
|
软管规格
|
内径
mm
|
钢丝层直径
mm
|
外径
mm
|
工作压力
|
试验压力
|
爆破压力
|
小弯曲半径
mm
|
参考重量
|
|
MPa
|
Psi
|
MPa
|
Psi
|
MPa
|
Psi
|
|
1-5-21
|
5±0.5
|
9.5±0.6
|
12.7±0.8
|
21
|
3043
|
31.5
|
4564
|
63
|
9129
|
90
|
0.25
|
|
1-6-20
|
6±.0.5
|
11.3±0.6
|
|
21
|
3043
|
31.5
|
4564
|
63
|
9129
|
100
|
0.34
|
|
1-8-18
|
8±0.5
|
13.3±0.6
|
|
118
|
2536
|
27
|
3804
|
54
|
7607
|
115
|
0.41
|
|
1-10-16
|
10±0.5
|
15.3±0.6
|
|
16
|
2318
|
24
|
3478
|
48
|
6955
|
130
|
0.47
|
|
1-13-14
|
13±0.5
|
18.8±0.6
|
|
14
|
2028
|
21
|
3043
|
42
|
6086
|
180
|
0.67
|
|
1-16-12
|
16±0.5
|
21.8±0.8
|
|
12
|
1739
|
18
|
2608
|
36
|
5216
|
205
|
0.70
|
|
1-19-10
|
19±0.5
|
24.8±0.8
|
|
10
|
1449
|
15
|
2174
|
30
|
4347
|
240
|
0.84
|
|
1-22-9
|
22±0.5
|
28.7±0.8
|
|
9
|
1304
|
13.5
|
1956
|
27
|
3912
|
280
|
0.95
|
|
1-25-8
|
25±0.5
|
31.3±0.8
|
|
8
|
1159
|
12
|
1739
|
24
|
3478
|
300
|
1.09
|
|
1-32-6
|
32±0.7
|
38.7±0.8
|
|
6
|
869
|
9
|
1304
|
18
|
2608
|
420
|
1.24
|
|
1-38-5
|
38±0.7
|
44.7±0.8
|
|
5
|
725
|
7.5
|
1087
|
15
|
2174
|
500
|
1.45
|
|
1-51-4
|
51±0.7
|
58.1±0.8
|
|
4
|
579
|
6
|
8694
|
12
|
1739
|
630
|
1.90
|
|
1-64-2.5
|
64±1.0
|
71.2±1.0
|
75.2+1.5
|
2.5
|
362
|
3.75
|
543
|
7.5
|
1087
|
770
|
2.40
|
|
1-76-1.5
|
76±1.0
|
83.8±1.0
|
87.8+1.5
|
1.5
|
217
|
2.25
|
326
|
4.5
|
652
|
930
|
2.95
|
|
1-89-1
|
89±1.0
|
96.8±1.0
|
100.8+1.5
|
1
|
144.9
|
1.5
|
217
|
3
|
435
|
1100
|
3.24
|
|
1-102-1
|
102±1.0
|
111±1.0
|
115+1.5
|
1
|
144.9
|
1.5
|
217
|
3
|
435 |
1250
|
3.85
|
|
1-127-1
|
127±1.0
|
136±1.0
|
141±1.5
|
1
|
144.9
|
1.5
|
217
|
3
|
435
|
1500
|
4.80
|
|
1-152-1
|
152±1.0
|
162±1.0
|
167±1.5
|
1
|
144.9
|
1.5
|
217
|
3
|
435
|
1800
|
5.80
|
|
1-203-1
|
203±1.0
|
214±1.5
|
220±2.0
|
1
|
144.9
|
1.5
|
217
|
3
|
435
|
2300
|
8.80
|
双层钢丝编织胶管技术参数
GB/T368-2011
|
软管规格
|
内径
mm
|
钢丝层直径
mm
|
外径
mm
|
工作压力
|
试验压力
|
爆破压力
|
小弯曲半径
mm
|
参考重量
|
|
MPa
|
Psi
|
MPa
|
Psi
|
MPa
|
Psi
|
|
2-5-60
|
5±0.5
|
11.2±0.6
|
15±0.8
|
60
|
8694
|
90
|
13041
|
150
|
21735
|
90
|
0.40
|
|
2-6-60
|
6±0.5
|
13±0.6
|
|
60
|
8694
|
90
|
13041
|
150
|
21735
|
100
|
0.45
|
|
2-8-50
|
8±0.5
|
15±0.6
|
|
50
|
7245
|
75
|
10868
|
125
|
18113
|
115
|
0.62
|
|
2-10-40
|
10±0.5
|
17±0.6
|
|
40
|
5796
|
60
|
8694
|
100
|
14490
|
130
|
0.71
|
|
|
10±0.5
|
17±0.6
|
|
53
|
7680
|
79.5
|
11520
|
132
|
19127
|
130
|
0.71
|
|
2-13-30
|
13±0.5
|
20.5±0.8
|
|
30
|
4347
|
45
|
6520
|
90
|
13041
|
180
|
0.93
|
|
|
13±0.5
|
20.5±0.8
|
|
36
|
5200
|
54
|
7800
|
108
|
15650
|
180
|
0.93
|
|
2-16-21
|
16±0.5
|
23.5±0.8
|
|
21
|
3043
|
31.5
|
4564
|
63
|
9129
|
205
|
1.00
|
|
|
16±0.5
|
23.5±0.8
|
|
34
|
4926
|
51
|
7390
|
96
|
13960
|
205
|
1.00
|
|
2-19-18
|
19±0.5
|
26.5±0.8
|
|
18
|
2608
|
27
|
3912
|
54
|
7825
|
240
|
1.23
|
|
|
19±0.5
|
26.5±0.8
|
|
34
|
4926
|
51
|
7390
|
85
|
12317
|
240
|
1.23
|
|
2-22-16
|
22±0.5
|
29.5±0.8
|
|
16
|
2318
|
24
|
3478
|
48
|
6955
|
280
|
1.38
|
|
2-25-15
|
25±0.5
|
33.1±0.8
|
|
15
|
2174
|
22.5
|
3260
|
45
|
6520
|
300
|
1.54
|
|
|
25±0.5
|
33.1±0.8
|
|
21
|
3043
|
31.5
|
4564
|
54
|
7825
|
300
|
1.54
|
|
2-32-11
|
32±0.7
|
40.4±0.8
|
|
11
|
1594
|
16.5
|
2391
|
33
|
4782
|
420
|
1.75
|
|
2-38-10
|
38±0.7
|
46.4±0.8
|
|
10
|
1449
|
15
|
2174
|
30
|
4347
|
500
|
2.05
|
|
2-51-8
|
51±0.7
|
59.8±0.8
|
|
8
|
1159
|
12
|
1789
|
24
|
3478
|
630
|
2.65
|
|
2-64-5
|
64±1.0
|
73±0.8
|
77±1.5
|
5
|
725
|
7.5
|
1087
|
15
|
2174
|
790
|
3.35
|
|
2-76-4
|
76±1.0
|
85.6±0.8
|
89.6±1.5
|
4
|
580
|
6
|
895
|
12
|
1789
|
920
|
4.05
|
|
2-89-3
|
89±1.0
|
98.6±1.0
|
102.6±1.5
|
3
|
435
|
4.5
|
652
|
9
|
1304
|
1060
|
4.38
|
|
2-102-3
|
102±1.0
|
113±1.0
|
117±1.5
|
3
|
435
|
4.5
|
652
|
9
|
1304
|
1200
|
5.05
|
|
2-127-3
|
127±1.0
|
138±1.0
|
143±1.5
|
3
|
435
|
4.5
|
652
|
9
|
13.4
|
1200
|
6.72
|
|
2-152-2.5
|
152±1.0
|
164±1.0
|
169±1.5
|
2.5
|
362
|
3.75
|
544
|
7.5
|
1087
|
1800
|
8.20
|
|
2-203-2.0
|
203±1.0
|
261±1.5
|
222±2.0
|
2
|
290
|
3
|
448
|
6
|
869
|
2300
|
11.75
|
三层钢丝编织胶管技术参数
GB/T3683-2011 |
|
软管规格
|
内径
mm
|
钢丝层直径
mm
|
外径
mm
|
工作压力
|
试验压力
|
爆破压力
|
小弯曲半径
mm
|
参考重量
|
|
MPa
|
Psi
|
MPa
|
Psi
|
MPa
|
Psi
|
|
3-5-72
|
5±0.5
|
13.2±0.6
|
17±0.8
|
72
|
10433
|
108
|
15649
|
180
|
26082
|
120
|
0.50
|
|
3-6-68
|
6±0.5
|
14.7±0.6
|
18.7±1.0
|
68
|
9853
|
102
|
14780
|
170
|
24633
|
140
|
0.56
|
|
3-8-54
|
8±0.5
|
16.7±0.6
|
20.7±1.0
|
54
|
7825
|
81
|
11737
|
120
|
17388
|
160
|
0.83
|
|
3-10-44
|
10±0.5
|
18.7±0.6
|
22.7±1.0
|
44
|
6376
|
66
|
9563
|
110
|
15939
|
180
|
0.95
|
|
3-13-36
|
13±0.5
|
22.2±0.8
|
26.2±1.2
|
36
|
5200
|
54
|
7800
|
108
|
15650
|
240
|
1.22
|
|
3-16-32
|
16±0.5
|
25.2±0.8
|
29.2±1.2
|
32
|
4625
|
48
|
7000
|
96
|
13900
|
300
|
1.30
|
|
3-19-28
|
19±0.5
|
28.2±0.8
|
32.2±1.2
|
28
|
4050
|
42
|
6010
|
84
|
12150
|
330
|
1.62
|
|
3-22-26
|
22±0.5
|
31.2±0.8
|
35.2±1.2
|
26
|
3750
|
39
|
5650
|
78
|
9418
|
380
|
1.81
|
|
3-25-24
|
25±0.5
|
34.9±0.8
|
38.9±1.2
|
24
|
3500
|
36
|
5200
|
72
|
8694
|
400
|
1.99
|
|
3-32-13
|
32±0.7
|
42.1±0.8
|
46.1±1.5
|
13
|
1884
|
19.5
|
2826
|
39
|
5651
|
450
|
2.29
|
|
3-38-12
|
38±0.7
|
48.1±0.8
|
52.1±1.5
|
12
|
1789
|
18
|
2608
|
36
|
5216
|
500
|
2.68
|
|
3-51-10
|
51±0.7
|
61.5±0.8
|
65.5±1.5
|
10
|
1449
|
15
|
2174
|
30
|
4347
|
630
|
3.40
|
|
3-64-6
|
64±1.0
|
74.8±1.0
|
78.8±1.5
|
6
|
895
|
9
|
1304
|
18
|
2608
|
790
|
4.30
|
|
3-76-5
|
76±1.0
|
87.4±1.0
|
91.4±1.5
|
5
|
725
|
7.5
|
1087
|
15
|
2174
|
960
|
5.20
|
|
3-89-4
|
89±1.0
|
100.4±1.0
|
104.4±1.5
|
4
|
580
|
6
|
895
|
12
|
1789
|
1100
|
5.55
|
|
3-102-3.5
|
102±1.0
|
115.0±1.0
|
119±1.5
|
3.5
|
507
|
5.25
|
761
|
10.5
|
1521
|
1280
|
6.47
|
|
3-127-3.5
|
127±1.0
|
140±1.0
|
145±1.5
|
3.5
|
507
|
5.2
|
761
|
10.5
|
1521
|
1560
|
8.20
|
|
3-152-3.0
|
152±1.0
|
166±1.0
|
171±1.5
|
3
|
435
|
4.5
|
652
|
9
|
1304
|
1800
|
9.88
|
|
3-203-2.5
|
203±1.0
|
218±1.5
|
224±2.0
|
2.5
|
362
|
3.75
|
544
|
7.5
|
1087
|
2300
|
14.2
|
同时我厂可根据要求生产各种标准钢丝编织胶管。

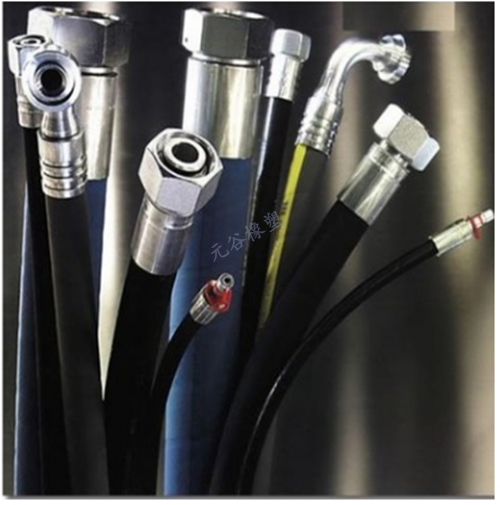

1:总成简介
胶管（软管）总成是液压系统中常用的一种辅助装置。它是由高压钢丝编织或缠绕胶管及钢件接头经专
用设备扣压而成，用来连接液压系统中各类液压元件，主要应用于在工作温度-40℃至+100℃条件下，进行液压动力传送或输送水、气、油等高压介质，以液体的循环和传递液体能量[1] 。
2特点用途：
高压胶管总成一般是由耐液体的合成橡胶内胶层、中胶层Ⅰ至Ⅵ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体（如乳化液、水）、气体等和液体传动等领域
3表示方法：
装配总成长度及装配角表示方法
置胶管总成在同一直线上，以远端一个接头的垂直方向为基准，按顺时针测量另一个接头与垂直方向接头之间的夹角α，此夹角α即为装配角。
4总成含义：
胶管总成，是指为指定工况条件提供全程连接件的技术和供应方案。包括胶管（或硬管）、密封件、连接配件（如接头、法兰等）。
简介：我厂高压胶管总成（JB1885-1890-77）是由品质优良的高压钢丝编织或缠绕胶管及钢件接头（JB1891-1900-77）经专用设备扣压而成，用来连接液压系统中各类液压元件，主要应用于在工作温度-40℃至+100℃条件下，进行液压动力传送或输送水、气、油等高压介质，以液体的循环和传递液体能量。
产品特点：全扣压式高压胶管接头新采用纳米材料，选用正规厂家优质钢材，是在原国家有关标准的基础上，参照德、美、日等国的标准及结构，结合市场上常用的各类连接、密封形式精心设计制作；该胶管总成具有优良的耐油、耐臭氧、耐老化性能及较高的脉冲性能；管件产品具有结构简单，使用方便，互换性好，性能可靠等特点，是液压传动技术中不可缺少的管路连接元件。
另可提供非标接头、硬管接头、软管接头、快速接头等满足GB，ISO，DIN等标准的各种形式的高品质产品；兼营护帽、护簧及液压密封件等产品
